作为行业领先的工艺装备解决方案提供商，威海化工机械有限公司始终致力于通过核心技术创新解决客户的生产痛点，推动化工过程的提质、增效、安全与节能。我们的研发团队深扎一线，直面行业挑战，将复杂的技术研究转化为看得见的工程实效。

一、研究目标：追求极限混合效率‌

在制药、精细化工等领域，加氢反应是合成反应物质的关键一环。反应效率的核心在于‌如何在一个容积达30m³、结构复杂（内置多层搅拌器与螺旋换热管）的大型反应器中，实现气相的快速吸入、高效分散与长时间停留。研究团队摒弃了传统依赖昂贵且周期漫长的物理冷模实验方法，全面采用以CFD计算流体力学与中试验证相结合的放大设计方法，对以下核心性能指标进行了一场全面的“数字透视”：

1.  气含率‌：液相中气相体积分数，直接影响气液反应接触面积。

2. 吸气量‌：单位时间内搅拌器吸入气相介质的体积。

3. 混合稳定时间‌：气液两相达到均匀稳定分布所需时间。

4. 最佳临界转速‌：兼顾高吸气量与低能耗的平衡点转速。

二、技术路径：精细建模与智慧模拟

为了真实再现工业级反应器的复杂工况，研究团队构建了高精度的数值模型：

1.      几何模型‌：精细还原了由‌四层组合搅拌器‌（自上而下：四宽叶轴流式、高效自吸式、四宽叶轴流式、弧叶圆盘涡轮式）、‌三层螺旋换热管束‌以及‌气相分布器‌构成的真实物理结构。

2.      网格与求解‌：应用专业的Fluent Meshing工具划分了高达‌855万‌的高质量网格，并对关键区域进行加密处理。计算采用了‌欧拉双流体模型‌和‌滑移网格模型‌，精确刻画了气液两相间的相互作用与搅拌器的旋转流动。

三、模拟发现与工业启示‌

经过海量的瞬态计算，一幅清晰的流场图像与量化数据图谱被揭示出来：

1. 高效的气液混合流场图景‌

模拟结果显示，在‌自吸式搅拌器‌启动后，气相介质被迅速吸入液相，并在其‌上方与下方两台轴流式搅拌器的协同作用下‌——一“压”一“卷”，形成强大的循环对流。气相主要富集于反应釜中上部区域，而底层搅拌器和换热管结构则巧妙地形成了流动分层，有效延长了气泡在液相中的停留路径与时间。气相分布情况如图1所示。

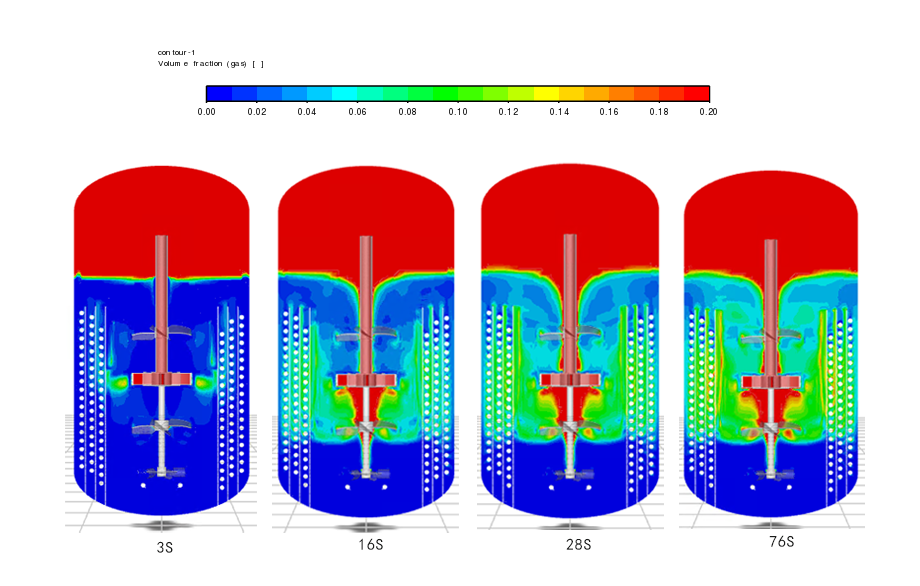

图1 气相浓度场随时间发展过程

1. 混合速度快‌：仅需 ‌76秒‌，30立方反应釜内的气液两相流场便达到稳定分布状态。

2. 气含率表现优异‌：全釜‌平均气含率达到10.64%‌，而在气相富集的集中区域，‌气含率峰值可达13.47。这证明了组合式搅拌设计对提升整体与局部混合强度的有效性。

2. 强大的吸气能力与“黄金操作点‌”

自吸式搅拌器的核心功能——吸气能力，在本研究中得到了量化，采用Ansys 下多参数设计平台进行最优化设计，最终结果。

1. 在‌167 rpm‌的转速下，‌稳定吸气量高达398 m³/h‌，展现出强大的气相输送能力。

2. 研究还绘制了“‌转速-吸气量‌”关系曲线（详见图2），发现吸气量随转速增加呈现“‌快速爬升→平缓增长→趋于饱和‌”的规律。

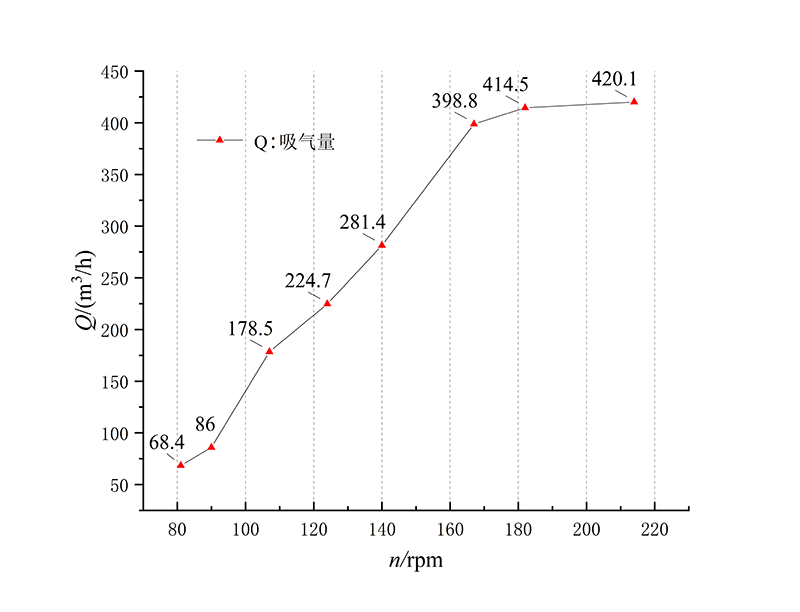

图2 搅拌转速与稳定状态吸气量关系曲线

3. 锁定“最佳吸气临界转速”

基于上述曲线，研究团队明确了一个至关重要的工程参数：‌最佳吸气临界转速为167 rpm‌。在此转速下，反应釜既能获得接近最大值的吸气量，又能将搅拌所需功率控制在相对经济的水平，‌完美平衡了工艺效能与运行成本‌，为实际生产操作提供了黄金准则。

此项研究成果是‌威海化机深厚装备研发实力与前沿数字技术应用能力‌的直接体现。它标志着我们在大型、高端搅拌反应装备领域，已从传统的经验设计、实验验证，迈入了‌“理论预测-仿真设计-参数优化”一体化的数字驱动研发新阶段‌。

从流动的微观世界窥见宏观的工业效能。威海化机将持续深耕于高端化工装备的流体力学本质研究，将CFD等数字仿真技术与数十年的工程经验深度融合，致力于为客户提供‌更高效、更节能、更智能‌的混合与反应解决方案，以创新驱动发展，以技术创造价值，共同推动化工装备行业的高质量发展！
