——蜂窝夹套——

蜂窝夹套是用夹套板压制出许多排列整齐的圆台状凹坑，凹坑底部冲有圆孔，在圆孔处将夹套与内筒体焊接起来，形成蜂窝状结构。蜂窝式夹套容器是一种对普通夹套容器的改进。

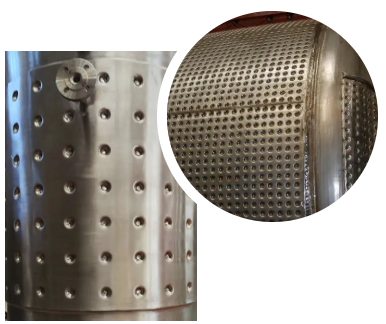

不锈钢蜂窝夹套设备制造

公司试制的不锈钢蜂窝夹套容器，测试的试压、流量、换热效果等各项性能参数均达到设计指标要求。

一、不锈钢蜂窝夹套优点

优点一：节省材料，降低成本

    蜂窝夹套的蜂窝底部与内筒体焊接，蜂窝焊处把夹套分为多个相连接的受压区域，因此可减薄夹套壁厚。

优点二：提高外压稳定性

    蜂窝底部与内筒体全部焊接，使蜂窝夹套与内筒体连接成为整体，因此能够有效提高内筒体与夹套的承载能力，内筒体也不需要考虑夹套内压力引起失稳，而进行外压设计。

优点三：增强传热效果

    蜂窝夹套的间隙小，流通面积也较小，使得流体介质在夹套腔内的流速变快，流体不断改变流速方向，在局部形成小涡流，增强了传热效果。

二、蜂窝夹套生产制造中的难点

    由于其外表面存在众多的蜂窝孔，焊缝受力情况比较复杂，因此内筒体与夹套进行焊接时易产生变形，导致焊缝开裂引起泄漏。

三、防止焊接变形采取的工艺措施

1.控制组对间隙：使蜂窝夹套与内筒体间的间隙控制在1mm以内，尽可能贴实。

2. 严格控制焊接电流：焊接时需要逐层焊接，每层电流可以适当的逐步提高。

3. 选择合适的焊接顺序：每个蜂窝孔沿周向逐步焊接完成后，焊接过程中交叉进行焊接。一般采用放射交叉式的焊接顺序。

4. 采用快速冷却的方法：焊后可采用风冷，加快焊缝冷却。

     近几年来，随着市场需求增长直接导致行业产能扩张，容器体积的增大，所需换热量也随之增大，普通的夹套容器已经无法满足其换热要求。蜂窝夹套属于高效传热方式，是对普通夹套的改进，在石油、化工、制药以及食品行业中得到广泛的应用。

    威海化机作为装备制造行业领先者，长期以来，凭借不断技术创新和精湛的品质，为客户提供各种优质设计方案及产品。我们始终与客户共成长，助力化工行业高质量发展。
